|
試験結果 |
|

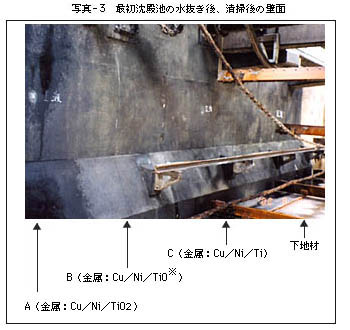

施工7年後の性能(付着強度と圧縮強度、外観)を表-1、2に、また最初沈殿池の水抜き後・清掃後の壁面の外観を写真-3にそれぞれ示す。 |
表−1 付着強度と圧縮強度(施工7年後) |
|
A
|
B
|
C
|
ピラコート
|
コンクリート
|
配合
|
フッソエマルジョン |
40
|
40
|
40
|
|
|
硅砂・混和剤 |
140
|
140
|
140
|
Cuパウダー |
10
|
10
|
10
|
Niパウダー |
10
|
10
|
10
|
Tiパウダー |
|
|
10
|
酸化チタン |
10
|
|
|
光媒体酸化チタン |
|
10
|
|
水 |
10
|
30
|
10
|
付着強度
|
気相部(N/mm2) |
1.6
|
2.2
|
2.3
|
1.6
|
|
液相部(N/mm2) |
1.00
|
0.80
|
0.80
|
0.60
|
0.00
|
圧縮強度
|
気相部(N/mm2) |
15〜20
|
15〜20
|
15〜20
|
15〜20
|
15〜20
|
液相部(N/mm2) |
15〜20
|
15〜20
|
15〜20
|
15〜20
|
15〜20
|
|
|
※
|
付着強度は水抜き後7日養生し、建研式引張試験器を各塗膜に取り付け測定した。
コンクリートの場合は直接取り付け後測定した。 |
※
|
圧縮強度はシュミットハンマーによる。 |
|
表−2 外観(施工7年後) |
|
A
|
B
|
C
|
ピラコート
|
コンクリート
|
色
|
黒
|
黒
|
黒
|
モルタル色
|
モルタル色
|
コインによる表面強度
|
すべる
|
すべる
|
すべる
|
傷がつく
|
砂が落ちる
|
|
|
<考察> |
(1)
|
フッソ系の防食材の付着強度は、気相部、液相部とも使用に耐える状況であった。気相部に比べ液相部が劣るのは、充分塗膜が乾燥していないこともあると思われる。 |
(2)
|
シュミットハンマーによる下地強度は、各部位とも大きな差は出なかった。これは、試験塗膜が薄層のため、下地コンクリートの強度が測定されたことに起因していると思われる。 |
(3)
|
外観では、フッソ系の塗膜のほうが良好な結果を示した。コインによる表面強度の観察においてピラコート、コンクリートは、劣化が大きく進行していた。 |
|
|
